관통형 ZCT(영상변류기)의 케이블 차폐접지선(실드접지선) 처리방법

가. 전원측에 ZCT 설치     ◈ 접지선을 ZCT 내로 관통시켜야만 ZCT는 지락전류 Ig를 검출할 수 있다.

나. 부하측에 ZCT 설치     ◈ 접지선을 ZCT 내로 관통시키지 않아야만 ZCT는 지락전류 Ig를 검출할 수 있다.

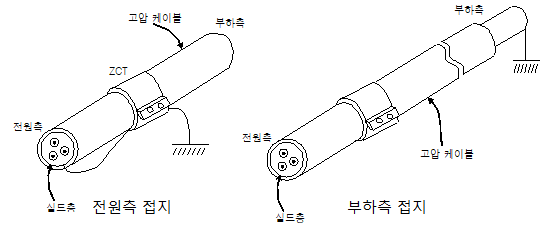

다. 차폐접지선(실드 접지선) 설치 예

▣ ZCT를 전원측과 부하측에 설치하는 경우 접지하는 경우 전원측에서는 ZCT내로 접지선을 관통시켜 설치하고 부하측에 ZCT를 설치하는 경우에는 접지선을 ZCT 밖으로, ZCT 내로 관통시키지 않고 접지를 하게 된다.





라. 케이블 차폐층 접지 (실드선 접지) 방법과 ZCT의 작동

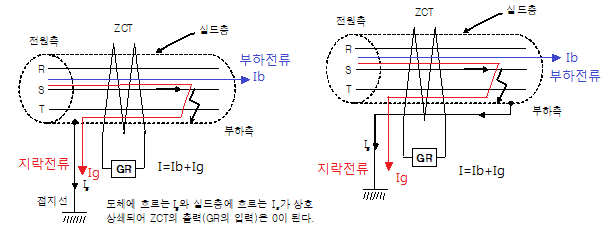

 ◈ 실드선 접지를 전원측에서 접지하는 경우 ZCT 밖으로 접지하거나 부하측에서 접지하는 경우 ZCT내로 관통하여 접지하는 경우는 지락전류가 서로 상쇄되어 ZCT가 작동하지 않을 수 있다. 그 이유를 알아 보자.

▣ 한선에서 지락이 발생하여도 부하전류는 그대로 흐르게 된다. 지락이 발생하면 지락은 부하와 병렬연결하여 새로 부하를 증설하는 것과 마찬가지이므로 오히려 지락이 발생한 전선에는 부하전류와 지락전류가 함께 흐르게 되어 지락이 발생하지 않은 선 보다 전류가 더 많이 흐르게 된다.

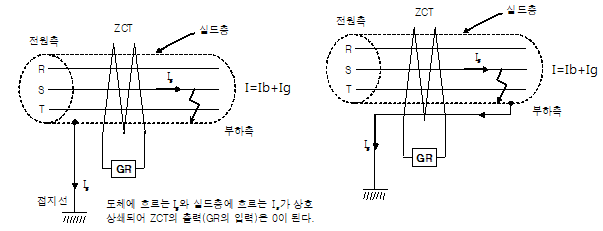

▣ 영상변류기는 지락이 발생하지 않았을 때는 3상이 평형상태이므로 전류가 흐르지 않게 되나 1선 지락사고가 발생하면 평형상태가 깨지고 1선 지락전류 만큼 ZCT를 통하여 지락전류 만큼 전류가 흘러 나가게 되나 이 때 전원측에 접지선을 ZCT 밖으로 접지를 하게 되면 지락전류 Ig가 ZCT로 다시 되돌아 오게 되므로 당초 지락전류와 상쇄되어 ZCT가 제대로 작동하지 않을 수 있다. 부하측에서 접지를 하는 경우도 이와 같은 원리로 설명할 수 있다.

 ◈ 평상시에는 3상 전류는 평형전류이므로 3상 전류의 벡터합은 "0"이 되므로 ZCT내로 3상 평형 전류가 흐르므로 ZCT로는 전류가 검출되지 않는다. 그런데 1선 지락이 발생하면 부하전류는 그대로 흐르고 부하전류는 3상 평형이므로 ZCT에는 영향을 주지 않는다. 하지만 지락된 상은 부하와 지락을 병렬로 연결한 것 즉 부하를 하나더 달은 것과 마찬가지이므로 그 선에는 부하전류와 지락전류가 함께 흐르게 된다. 이 때 ZCT를 전원측에 설치하고 접지를 전원측에 하는 경우 지락전류는 다시 실드선을 타고 전원측으로 되돌아 오므로 ZCT에서는 지락전류가 나갔다가 다시 들어오므로 서로 전류가 상쇄되어ZCT는 지락전류를 검출하지 못하게 된다. 따라서 ZCT를 전원측에 설치하는 경우에는 접지선을 ZCT로 관통시켜 지락전류가 ZCT내로 흐르게 해 주는 것이다. ZCT를 부하측에 설치하는 경우에도 같은 원리로 설명할 있다.
