공통⋅통합접지 외관검사 방법

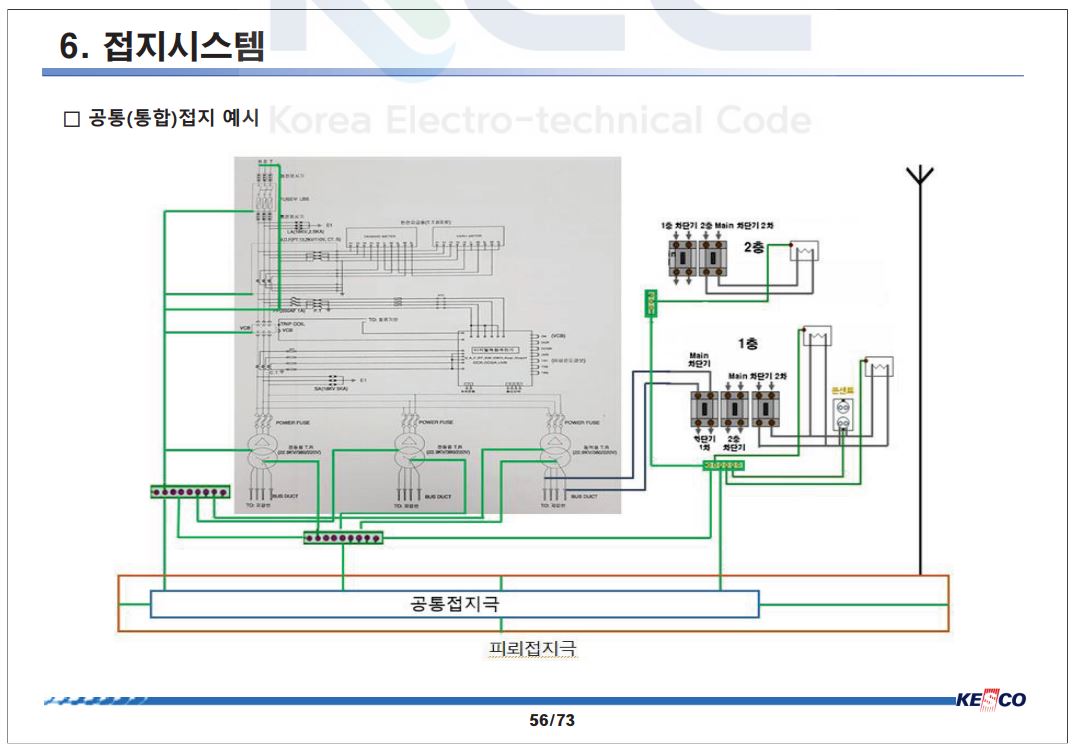

7. 공통⋅통합접지 외관검사 방법

가. 등전위본딩 확인
    1) 용어 정의
①  “노출 도전성 부분”은 충전되어 있지 않지만 기초 절연에 고장이 발생한 경우 충전될 수 있는 기기의 도전성 부분을 의미. 또한 접촉될 가능성이 있 고 통상은 통전되지 아니하나, 고장시에 충전부가 될 가능성이 있는 전기기 기의 도전성 부분을 의미
② “계통외 도전성 부분”은 전기설비의 일부가 아니지만 일반적으로 대지전 위를 띨 가능성이 있는 도전성부분을 의미
    2) 건축설비 내의 도전성 부분 간 연결 상태를 확인
    3) 각 구간의 분전반과 측정하고자 하는 도전성 부분 사이에 연속성이 확보 되었는 지를 확인
    4) 연속성 측정 대상은 측정구간에 설치된 금속제 문, 창틀, 전기설비 등 모든 금속도체를 포함
    5) 각각의 구간을 담당하는 분전반 사이의 연속성 측정
    6) 접속부의 체결상태 확인
    7) 수도 및 가스 파이프(이하 금속파이프) 등 금속제 파이프의 등전위 상태를 확인한다.

※ 점검 내용

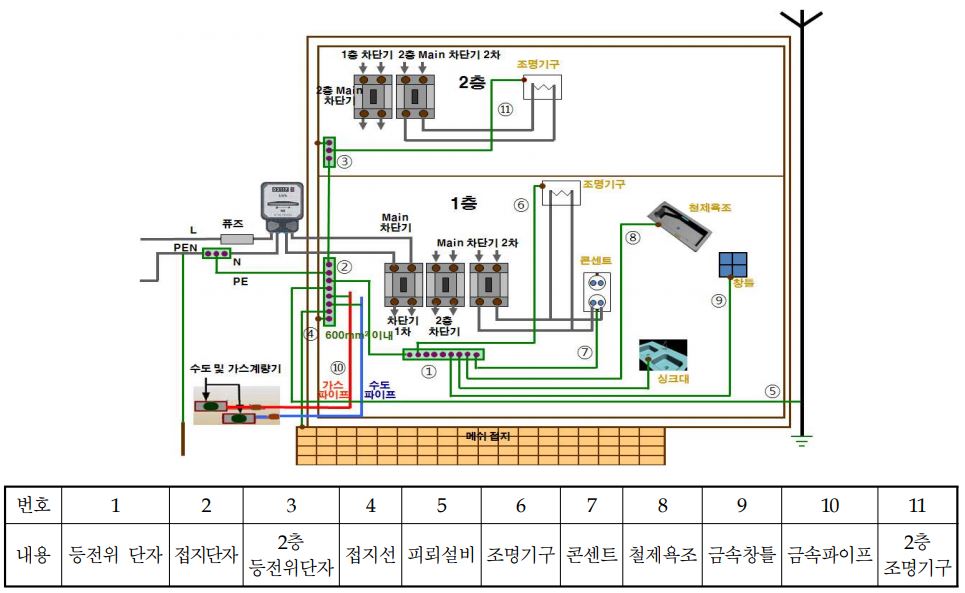

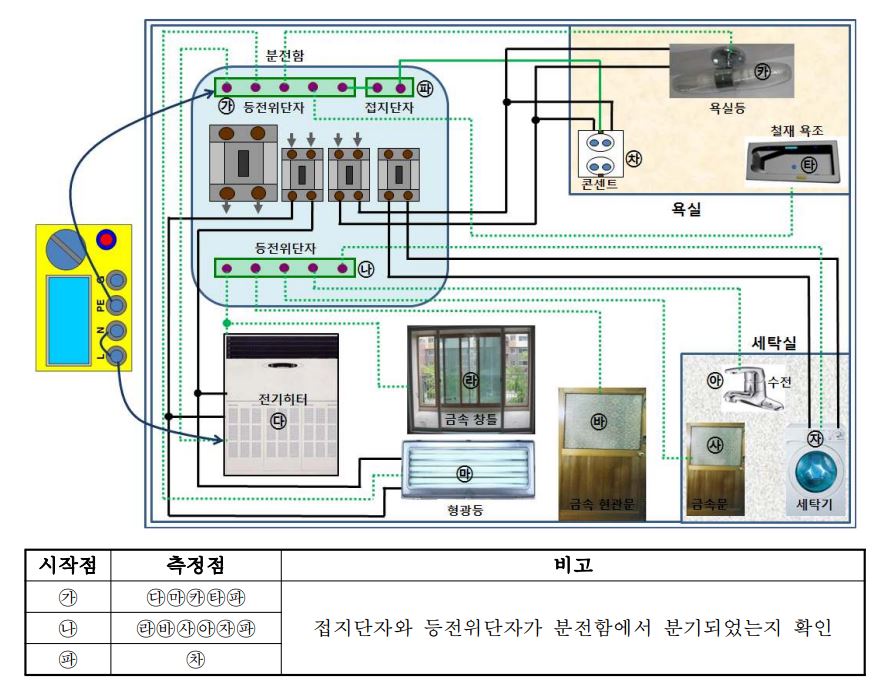

나. 연속성 측정 예시
